超声波自动探伤是什么原理

作者:人气:发表时间:2021/7/6 15:01:58

       想知道超声波自动探伤的原理就必须知道超声波探伤的原理,超声波自动探伤是在超声波探伤仪的基础上实现了自动化程序,靠探伤系统指挥运行。


超声波探伤原理

超声波我们都听说过,第一次听说超声波我想都是从蝙蝠的故事中听到的,用于金属探伤的超声波是一种机械波。超声波探伤是通过超声波在金属中传播遇到空气会发生反射与折射原理来获取伤形信号,超声波在材料中遇到空气(孔洞、裂纹、分层等)会发生反射与折射,我们通过屏幕信号判断工件是否有缺陷。


超声波探伤仪

超声波探伤仪是一种便携式工业无损探伤仪器,它能够快速、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、折叠、气孔、砂眼等)的检测、定位、评估和诊断。


超声波探伤仪一般用于实验室,也可以用于工程现场,用于小工程量的探伤检测。超声波探伤仪检测工件属于手工探伤,需要探伤人员考取探伤证,对探伤人员熟练度有要求。


超声波自动探伤原理

超声波自动探伤说的是利用超声波自动探伤设备进行探伤工作,这种大型探伤设备与超声波探伤仪不同,它可以自动上下料、自动探伤、自动标注缺陷位置、自动生产报表,省时省力,是企业得力助手,缺陷是价格是超声波探伤仪的几十到一百倍,如果企业探伤工作量不大,是不建议购买。


超声波自动探伤的原理也很简单,我们就拿压力气瓶来举例,设备开启,上料装置将气瓶拨送至旋转辊道上,旋转辊道驱动气瓶原地旋转,检测探头沿直线导轨水平运动,通过感应开关感应到气瓶端部时停止,探头落下开始检测,探头沿气瓶表面直线移动,完成对气瓶瓶体部分的螺旋线式全覆盖扫查。探头与气瓶探伤表面以水做为耦合剂。扫查完毕,如果发现缺陷打标装置会对缺陷位置做标记,然后下料装置动作将气瓶拨送至下料台架,根据判断是否合格分别放置在成品和废料区。

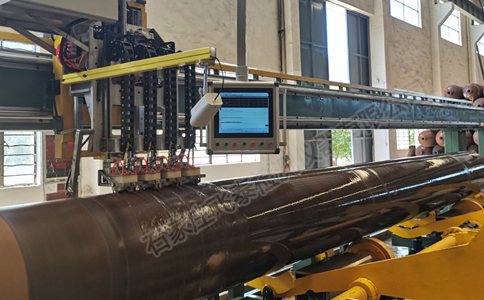

超声波自动探伤

气瓶超声波自动探伤过程


超声波自动探伤检测范围

飞泰的超声波自动探伤可以检测气瓶纵向伤、横向伤及壁厚等缺陷均同时进行,并保证100%检测。检测过程中发现纵向缺陷、横向缺陷、壁厚超标等时,应自动报警和喷标信号输出,并能打印出缺陷位置。



自动探伤系统

超声波自动探伤为了现场人员的操作方便操作,操作台全部使用中文按钮。用于控制探伤设备的气瓶传送,实现气瓶缺陷信号报警等动作,使设备完成自动探伤。为方便操作设有手动和自动控制。设备选用编程器控制,可实现全自动化探伤,也可手动操作。


报告和记录

检测报告和记录详细信息以报表的形式打印成纸制文件至少包括以下内容:

a. 气瓶名称、型号、编号、材质、数量、热处理状态、检测、验收灵敏度、检测、验收标准及合格级别。

b. 仪器型号、探头及频率、标准对比试管、检测方法;

c. 每支气瓶都有相应的检测结果报告;

d. 操作人员、审核人员;

e. 检测日期。


飞泰检测仪器有限公司生产各种工件超声波自动探伤设备

公司可以根据客户要求设计超声波自动探伤设备功能,包括、气瓶、钢瓶、直缝管、无缝管、螺旋管、钢板、钢棒等等,2021年根据企业要求实现价格优惠政策,打电话免费咨询、设计、安装、培训。
