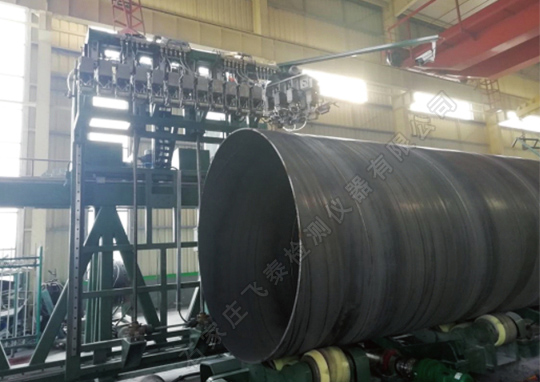

离线式螺旋管超声波自动检测设备

作者:人气:发表时间:2020/4/30 13:24:19

离线式螺旋管超声波自动检测设备介绍

离线式螺旋管超声波自动检测设备系统是钢管焊缝及管体离线超声自动检测装置,采用超声波——横梁式水膜法探伤,适用于直径219-1620mm、壁厚8-16mm的螺旋焊缝钢管检测。系统采用计算机控制与信号实时采集处理相结合技术,利用多通道数字探伤仪在高速计算机的支持下,实现自动检测缺陷,自动评估缺陷,显示并记录(缺陷)回波幅值、存储和打印检测数据、按用户要求格式自动生成检测报告。


离线式螺旋管超声波自动检测设备技术说明

1、探伤方法:焊缝超声检测8通道、管体超声波检测40通道

2、焊缝中纵伤为4通道,横伤为2通道,分层为2通道;母材探伤为40通道。

3、设备大体结构分为:探伤小车行走机构、探头结构架、探头架升降机构、探伤主体横梁、气动系统、供水系统、焊缝跟踪系统、机电操控系统、探伤多通道主机、仪器监控系统。

4、检查缺陷的种类:虚焊、未焊透、内外穿透伤、折叠、夹杂、裂缝、裂纹、凹坑等表面、近表面缺陷等

5、探伤线速度:0—3m/分钟

6、探伤钢管直径:φ219~φ1620mm

7、钢管长度:5-12m

8、壁厚:6--16 mm

9、最大米重:0.5T

10、检出缺陷后处理:即时给出声光报警信号
