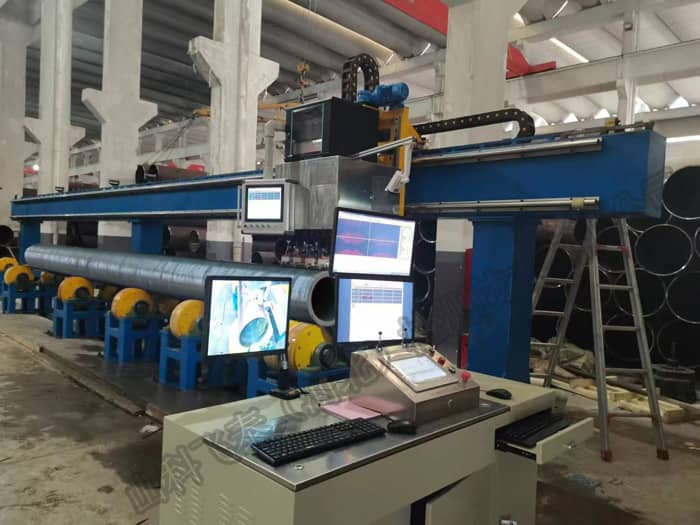

无缝管超声自动探伤设备展示

飞泰生产的这款无缝管超声自动探伤设备自动化程度高，系统机械构成稳定，设计系统的PLC控制硬件、PLC成像流程及PLC控制程序，可以实现无缝钢管的缺陷检测。

无缝钢管超声波探伤系统采用横进横出，横梁检测方式。先将钢管吊至上料台架，上料装置将钢管平稳放至旋转辊道。利用钢管自转，检测探头在钢管上部直线移动，形成螺旋线扫查的检测方式，完成对钢管的全覆盖探伤。检测完成后由下料机构将钢管翻至下料架台。

设备详细介绍及报价请联系  李经理189-311-80976

无缝管超声自动探伤设备工作原理

无缝管在线自动探伤检测设备工艺流程：上料—进料—压料—探伤—打标—送料—出料分选。

无缝管超声自动探伤设备技术参数

1、探伤钢管直径：φ320～φ720mm（最大检测直径可达750）

2、壁厚：8--50mm

3、钢管长度：4—12m

4、厚径比：≤0.2

5、弯曲度：≤0.3%

6、椭圆度：≤外径公差的80%

7、探伤速度：0--1m/分钟；

8、测厚精度：0.05mm

9、钢管单重：≤10T

10、抗干扰能力：探伤时，不可以出现影响正常工作的干扰信号；

11、频率：超声0.5 MHz --15MHz；

12、头尾盲区：超声纵向和测厚≤50㎜（从直面起）；横向≤50㎜+2δ

13、探伤设备综合性能指标：YB4082-2011

检测标准

◆NT/T47013.3-2005超声检测

◆API SPEC 5L 《管线钢管规范》

◆ASTM 213M《金属管材超声检测方法》

◆API 5CT美国石油学会标准《套管和油管规范》

◆YB/T4082-2000《钢管自动超声探伤系统综合性能测试方法》

◆GBT11345-2013 《焊缝无损检测超声波检测技术、检测等级和评定》

无缝管超声自动探伤设备售后服务及保障

无缝管超声自动探伤设备自设备合格验收之日起，设备保用期为一年。在保期内，因设备设计或制造等我方原因造成的损坏，我方立即给予免费修复或更换，此工作一般应在2—3天内完成。
